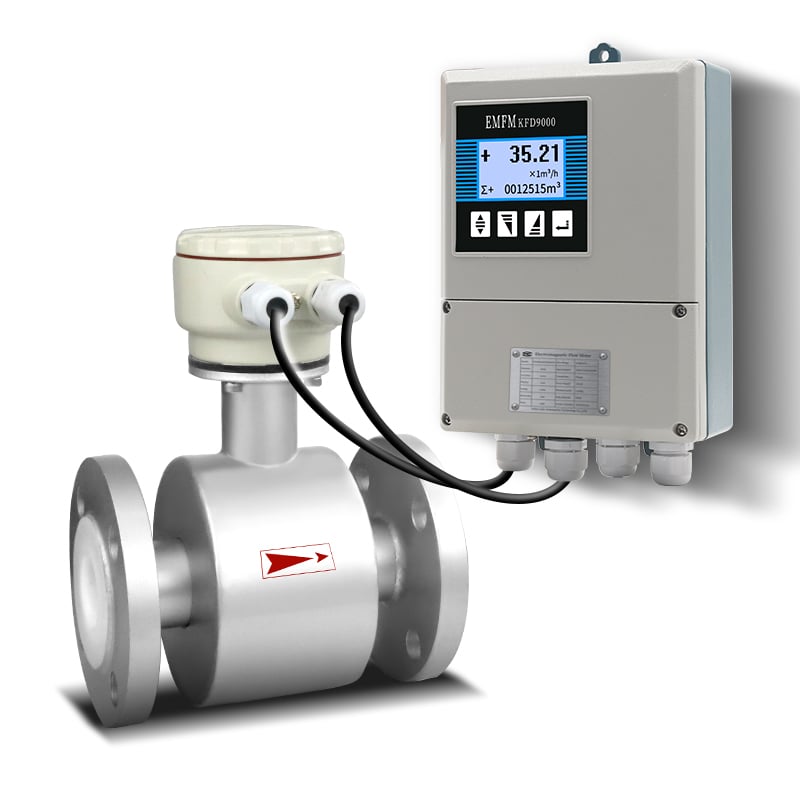

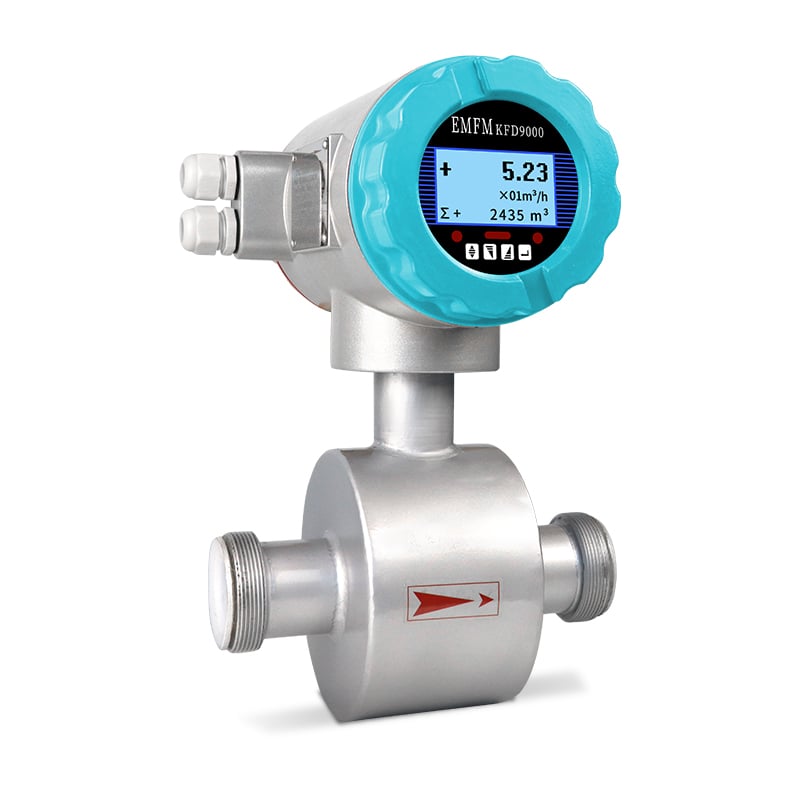

Compteur de flux électromagnétique

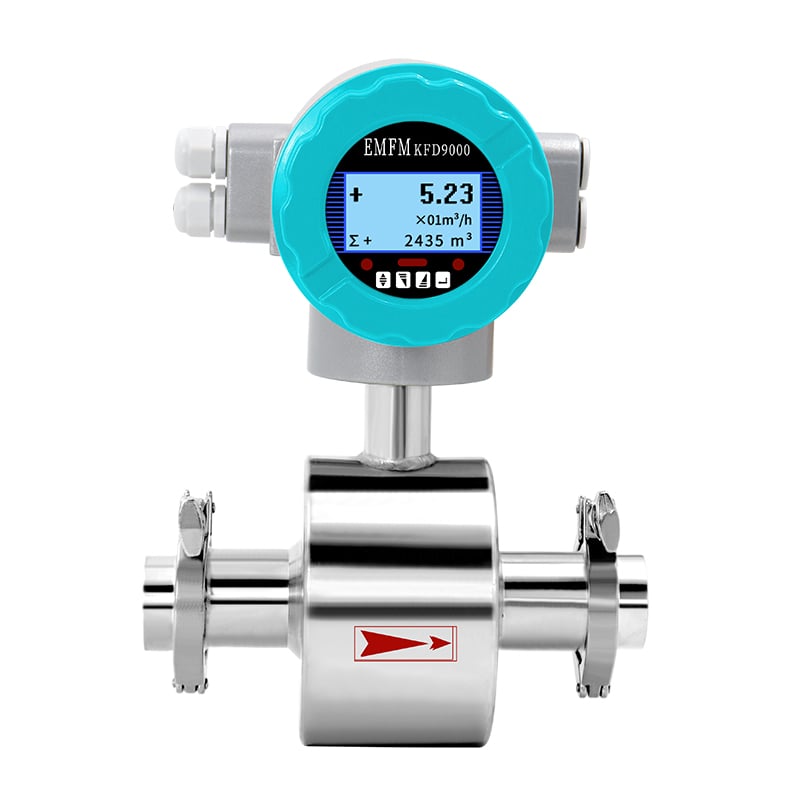

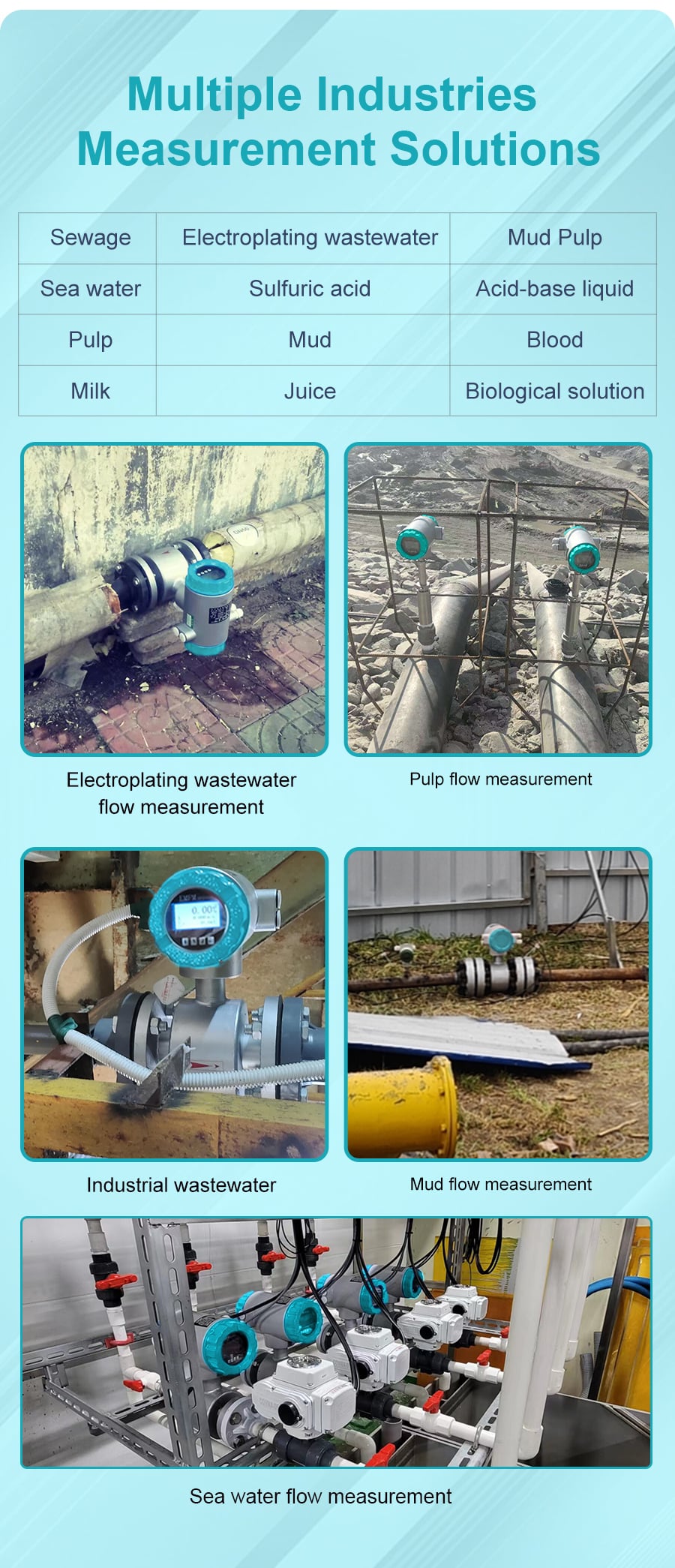

Les débitmètres électromagnétiques mesurent le débit de liquides conducteurs dans une conduite pleine selon la loi d’induction de Faraday, sans pièces mobiles ni obstacle dans la section d’écoulement. Ce débitmètre couvre les diamètres nominaux DN10 à DN1200 selon le type de revêtement, offre une précision de ±0,5 % avec une répétabilité de ±0,1 %, et est disponible avec revêtement en PTFE ou en caoutchouc, raccordements par brides, filetés ou tri-clamp, ainsi que sorties 4-20 mA, impulsion, RS485 Modbus ou HART. Ses applications typiques comprennent l’eau, les eaux usées, le dosage chimique, les lignes alimentaires et les carburants marins, lorsque le liquide est conducteur et peut contenir des matières solides.
DESCRIPTION

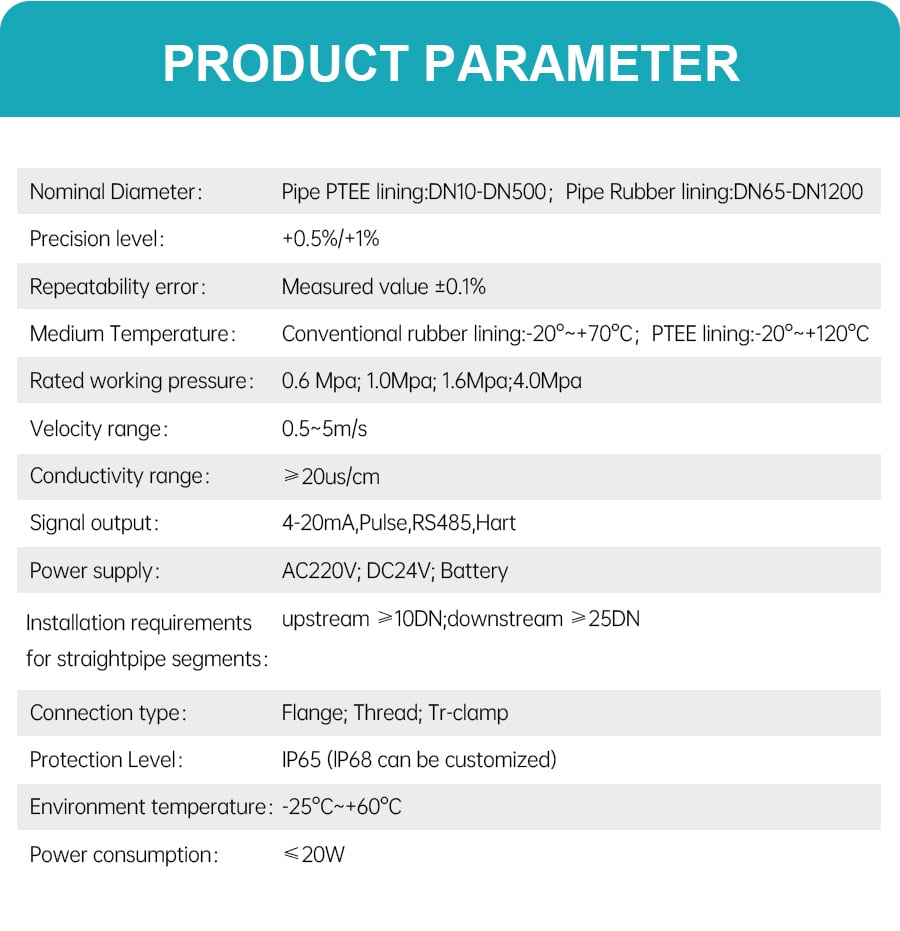

Paramètres du produit | |
Catégorie de paramètre |
DESCRIPTION |
Diamètre nominal |
Revêtement intérieur en PTEE pour tuyau : DN10 - DN500 ; Revêtement intérieur en caoutchouc pour tuyau : DN65 - DN1200 |
Niveau de précision |
0.5 |
Erreur de répétabilité |
Valeur mesurée ±0,1 % |
Température du milieu |
Revêtement en caoutchouc classique : -20° à +70°C ; Revêtement en PTEE : -20° à +120°C |
Pression de service nominale |
0,6 MPa ; 1,0 MPa ; 1,6 MPa ; 4,0 MPa |
Plage de vitesse |
0,5 - 5 m/s |
Plage de conductivité |
≥20 µs/cm |
Sortie de signal |
4 - 20 mA, Impulsion, RS485, Hart |
Alimentation électrique |
AC220 V ; DC24 V ; Batterie |
Exigences d'installation pour les tronçons de tuyauterie droite |
amont ≥10DN ; aval ≥25DN |

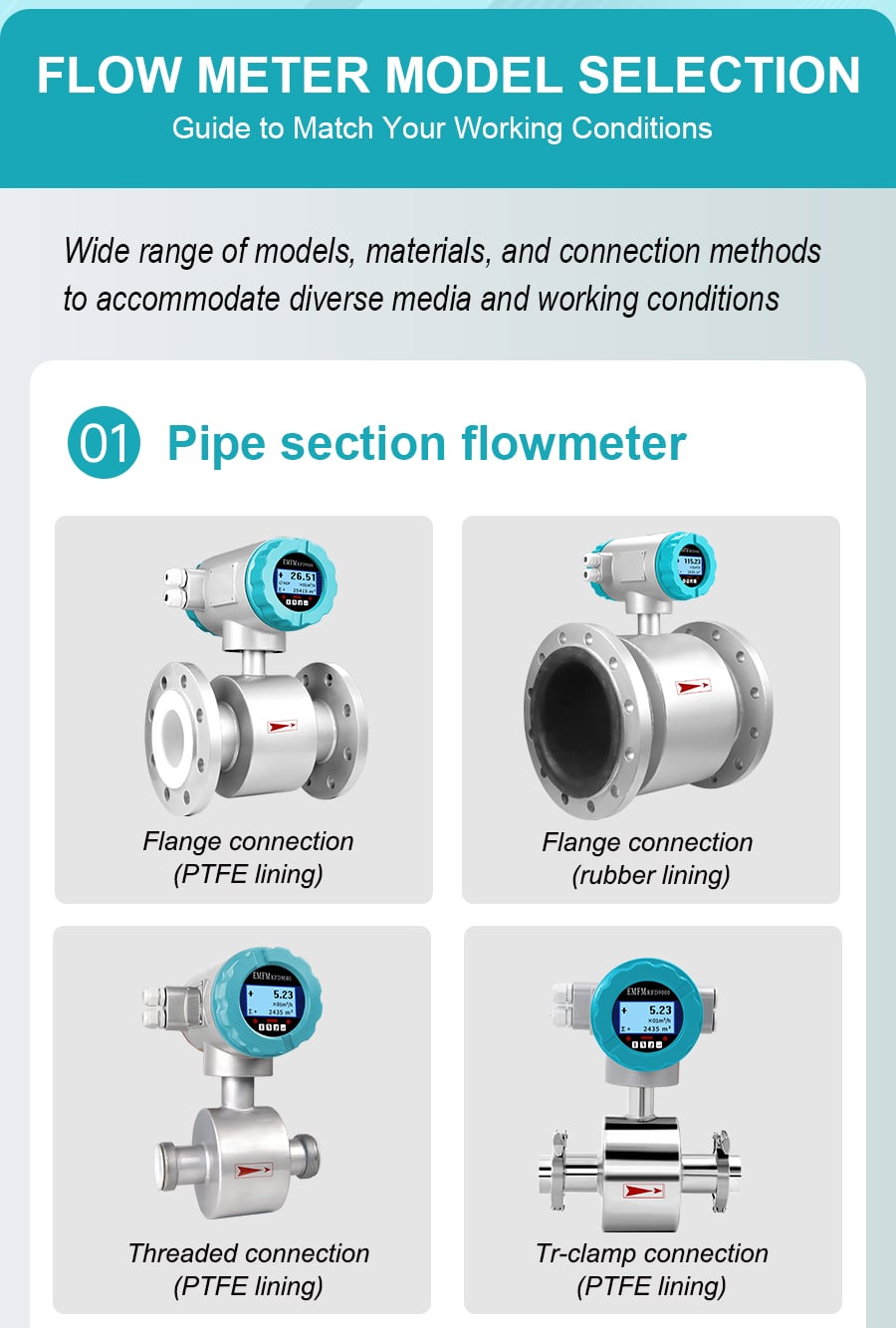

Type de connexion |
Bride ; Filetage ; Collier Tr |
Degré de protection |
IP65 (IP68 peut être personnalisé) |
Température de l'environnement |
-25°C - +60°C |
Consommation d'énergie |
≤20W |

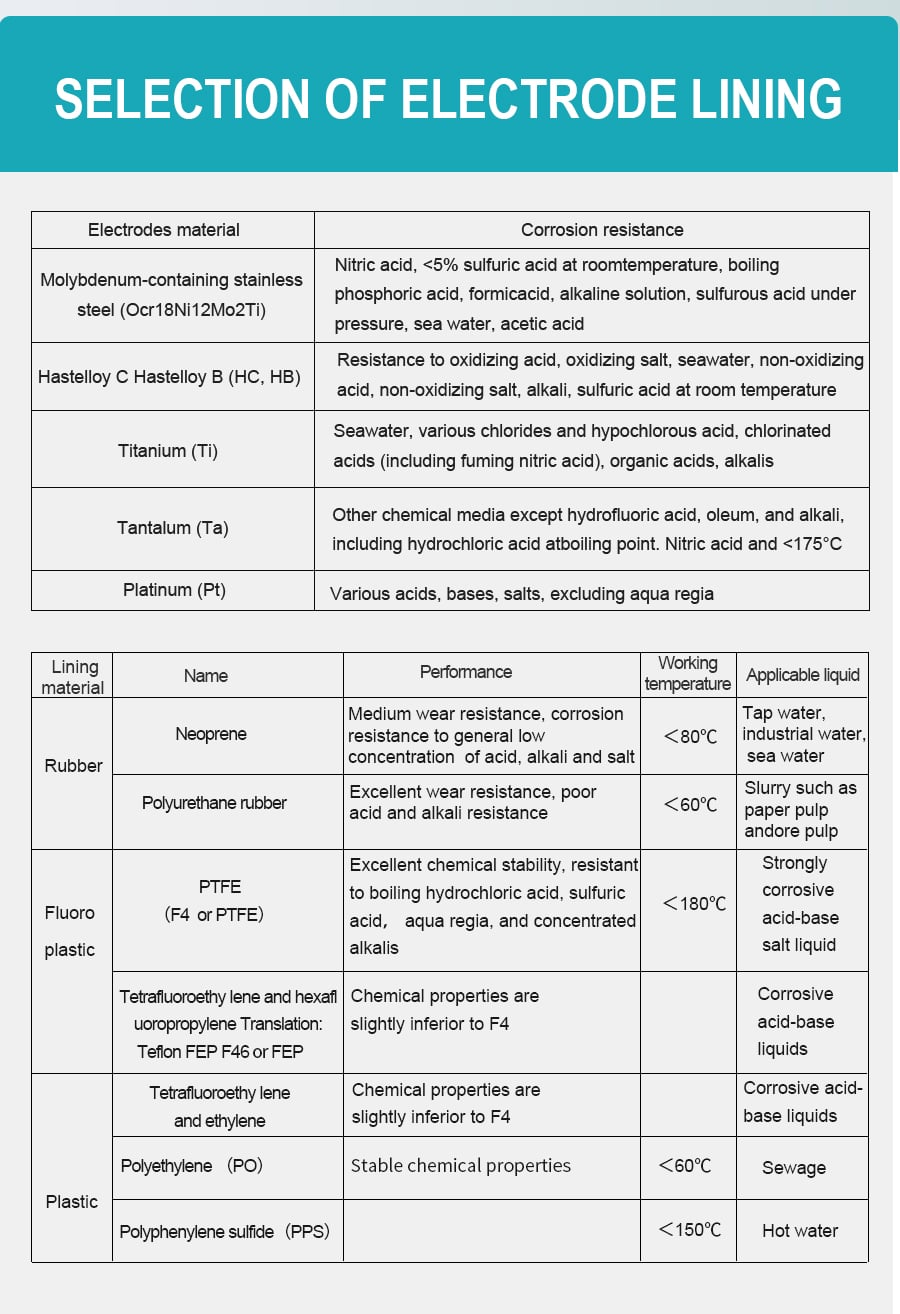

Sélection des matériaux des électrodes et de la bague de mise à la terre
Le matériau de l'électrode doit être sélectionné en fonction de la corrosivité du fluide mesuré. Veuillez consulter le manuel de corrosion approprié et effectuer des tests pour les fluides spéciaux.
Matériau |
Résistance à la corrosion |
Acier inoxydable au molybdène (Ocr18Ni12Mo2Ti) |
Acide nitrique, acide sulfurique <5 % à température ambiante, acide phosphorique bouillant, acide formique, solution alcaline, acide sulfureux sous pression, eau de mer, acide acétique |
Hastelloy C Hastelloy B (HC, HB) |
Résistant aux acides oxydants, sels oxydants, eau de mer, acides non oxydants, sels non oxydants, alcalis et acide sulfurique à température ambiante |
Titane (Ti) |
Eau de mer, divers chlorures et acide hypochloreux, acides chlorés (y compris l'acide nitrique fumant), acides organiques, alcalins |
Tantale (Ta) |
Milieux chimiques autres que l'acide fluorhydrique, l'oléum et les alcalis, y compris l'acide chlorhydrique bouillant. Acide nitrique <175℃ |
Platine (Pt) |
Divers acides, bases, sels, à l'exception de l'eau régale |
Instructions de sélection du matériau de revêtement
Le matériau de revêtement doit être choisi en fonction de la corrosivité, de l'abrasivité et de la température du milieu mesuré.
Matériau de doublure |
nom et prénom |
le symbole |
performance |
température |
Liquide applicable |
caoutchouc |
Néoprène |
Résistance modérée à l'usure, résistant à la corrosion par les acides, alcalis et sels de faible concentration généraux |
<80℃ |
Eau potable, eau industrielle, eau de mer |
|
Polyurethane rubber |
Excellente résistance à l'usure, mauvaise résistance aux acides et aux alcalis |
60<℃ |
Pâtes, pulpes minérales et autres boues |
||
Fluoroplastique |
Polytétrafluoroéthylène |
F4 ou PTFE |
Les propriétés chimiques sont très stables, résistantes à la corrosion par l'acide chlorhydrique bouillant, l'acide sulfurique, l'aqua regia et les alcalis concentrés |
120<℃ |
Liquides fortement corrosifs acides, basiques et salins |
|
Tétrafluoroéthylène et hexafluoropropylène traduction : Téflon FEP |
F46 ou FEP |
Les performances chimiques sont légèrement inférieures à celles du F4 |
<80℃ |
Liquides corrosifs acides, basiques et salins |
|
plastique |
Tétrafluoroéthylène et éthylène |
F4 ou ETFE |
Les performances chimiques sont légèrement inférieures à celles du F4 |
<80℃ |
Liquides corrosifs acides, basiques et salins |
Polyéthylène |
PO |
Propriétés chimiques stables |
60<℃ |
Les eaux usées |
|
Sulfure de polyphénylène |
PPS |
150<℃ |
Eau chaude |

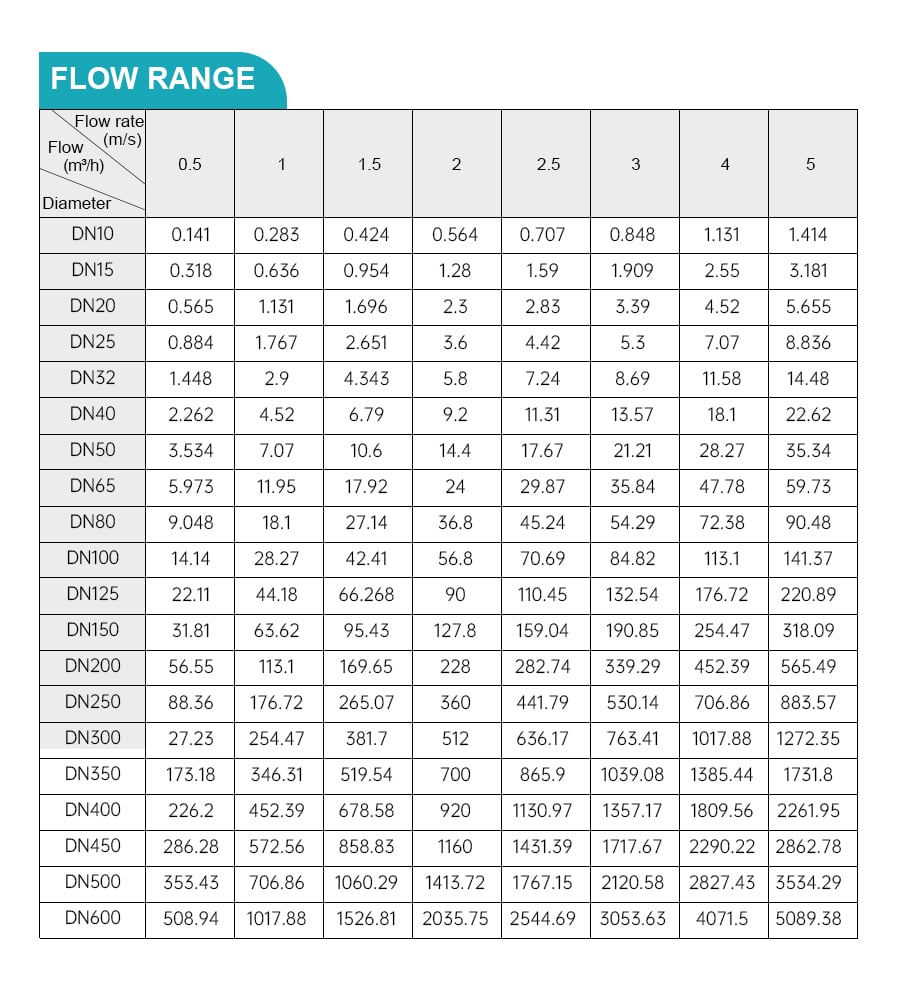

Sélection de la plage de débit
Remarque : il est recommandé d'utiliser la valeur de la plage de débit correspondant à un débit de 0,5 à 5 m/s pour garantir la précision de la mesure.
Diamètre (mm) |
Vitesse d'écoulement DN10-DN600 0,141m³/h-5089,38m³/h |
|||||||
Vitesse 0,5m/s |
Vitesse 1m/s |
Vitesse 1,5m/s |
Vitesse 2m/s |
Vitesse 2,5m/s |
Vitesse 3m/s |
Vitesse 4m/s |
Vitesse 5m/s |
|
DN10 |
0.141 |
0.283 |
0.424 |
0.564 |
0.707 |
0.848 |
1.131 |
1.414 |
DN15 |
0.318 |
0.636 |
0.954 |
1.28 |
1.59 |
1.909 |
2.55 |
3.181 |
DN20 |
0.565 |
1.131 |
1.696 |
2.3 |
2.83 |
3.39 |
4.52 |
5.655 |
DN25 |
0.884 |
1.767 |
2.651 |
3.6 |
4.42 |
5.3 |
7.07 |
8.836 |
DN32 |
1.448 |
2.9 |
4.343 |
5.8 |
7.24 |
8.69 |
11.58 |
14.48 |
DN40 |
2.262 |
4.52 |
6.79 |
9.2 |
11.31 |
13.57 |
18.1 |
22.62 |
DN50 |
3.534 |
7.07 |
10.6 |
14.4 |
17.67 |
21.21 |
28.27 |
35.34 |
DN65 |
5.973 |
11.95 |
17.92 |
24 |
29.87 |
35.84 |
47.78 |
59.73 |
DN80 |
9.048 |
18.1 |
27.14 |
36.8 |
45.24 |
54.29 |
72.38 |
90.48 |
DN100 |
14.14 |
28.27 |
42.41 |
56.8 |
70.69 |
84.82 |
113.1 |
141.37 |
DN125 |
22.11 |
44.18 |
66.268 |
90 |
110.45 |
132.54 |
176.72 |
220.89 |
DN150 |
31.81 |
63.62 |
95.43 |
127.8 |
159.04 |
190.85 |
254.47 |
318.09 |
DN200 |
56.55 |
113.1 |
169.65 |
228 |
282.74 |
339.29 |
452.39 |
565.49 |
DN250 |
88.36 |
176.72 |
265.07 |
360 |
441.79 |
530.14 |
706.86 |
883.57 |
DN300 |
27.23 |
254.47 |
381.7 |
512 |
636.17 |
763.41 |
1017.88 |
1272.35 |
DN350 |
173.18 |
346.31 |
519.54 |
700 |
865.9 |
1039.08 |
1385.44 |
1731.8 |
DN400 |
226.2 |
452.39 |
678.58 |
920 |
1130.97 |
1357.17 |
1809.56 |
2261.95 |
DN450 |
286.28 |
572.56 |
858.83 |
1160 |
1431.39 |
1717.67 |
2290.22 |
2862.78 |
DN500 |
353.43 |
706.86 |
1060.29 |
1413.72 |
1767.15 |
2120.58 |
2827.43 |
3534.29 |
DN600 |
508.94 |
1017.88 |
1526.81 |
2035.75 |
2544.69 |
3053.63 |
4071.5 |
5089.38 |
